HDMI ESD保护ic TPD12S521



TPD12S521是TI公司推出的针对HDMI保护部分的整体防护ic,用一颗ic将HMDI部分的所有信号保护起来,防止外部拔插HMDI电缆对主控部分造成损坏。目前在机顶盒和高清播放器应用广泛。由于目前的方案大部分hdmi部分的信号直接由主控引出,如果不加防护,产品出去又如果出现HMDI打坏的现象,对于返修基本上要更换主控,所以还是强烈建议ESD保护部分的电路还是要添加。QQ:1762516767,18675554078 原装现货,欢迎交流。

    TPD12S521此颗ic的主要特性如下:

l  Single-Chip ESD Solution for High-Definition Multimedia Interface (HDMI)Driver

l  Supports HDMI 1.3 Data Rate (–3 dB Frequency > 3 GHz)

l   0.8-pF Capacitance for High-Speed Transition Minimized DifferentialSignaling (TMDS) Lines

l   0.05-pF Matching Capacitance Between the Differential Signal Pair

l   Integrated Level Shifting for the Control Lines

l   ±8-kV Contact ESD Protection on External Lines

l   38-Pin Thin Shrink Small-Outline Package (TSSOP) Provides Seamless LayoutOption

l  With HDMI Connector

l   Backdrive Protection

l   Lead-Free Package

l   On-Chip Current Regulator With 55-mA Current Output

TPD12S521封装和引脚图如下:

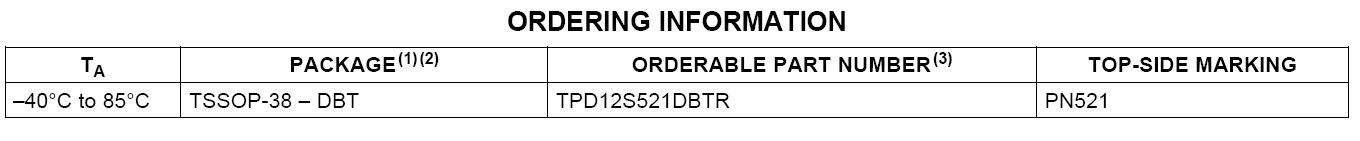

TPD12S521 2k一卷,采购的具体型号是:TPD12S521DBTR

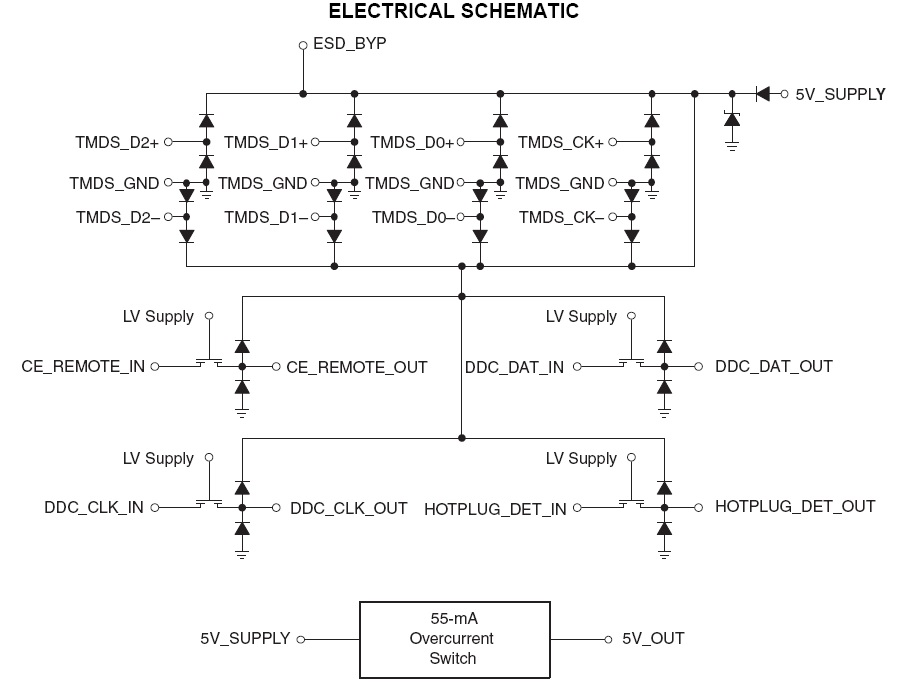

TPD12S521的功能框图如下:


TPS12S521此颗ic在布线方面考虑了差分线的绕线问题,基本上可以做到主控到hmdi连接部分走线很顺。
