SGM9116XS/TR是集三视频缓冲区6dB增益的轨到轨输出驱动器和三第三输出重建滤波器，它具有35mhz -3dB带宽和160v /µ的转换率。sgm9116提供改进的图像与无源LC滤波器和离散滤波器相比执行的解决方案。从单一用品经营范围从2.5V至5.5V沉+超低27.5ma静态电流，该sgm9116非常适合电池供电应用。
SGM9116XS/TR可直流耦合或输入交流耦合视频信号，如DAC的输出。内部二极管如果交流耦合，可以使用钳位电路和偏置电路需要输入。sgm9116还集成了一个内部避免同步脉冲被截断的电平移位电路并允许直流耦合输出。sgm9116能带动DC或交流耦合的单（150Ω）或双（75Ω荷载。QQ:3259054252 TEL：18820170705原装现货，欢迎交流。（更多详情）
SGM9116的典型电路图如下：

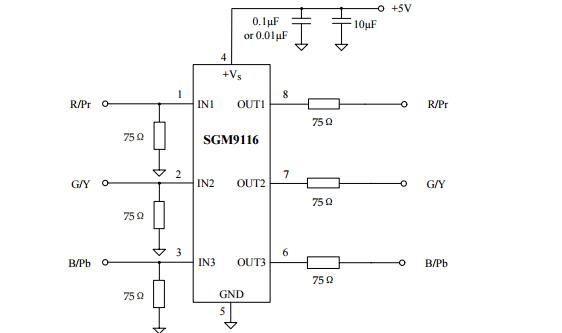

图1 直流耦合应用示意图

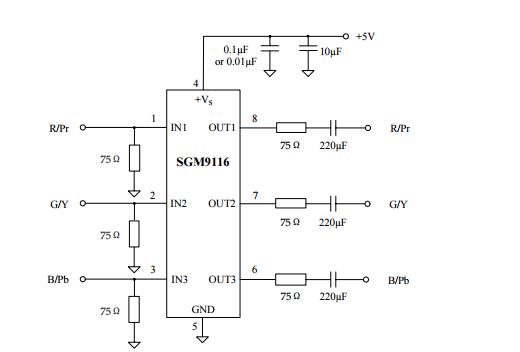

图2 输入直流耦合和输出交流耦合应用示意图

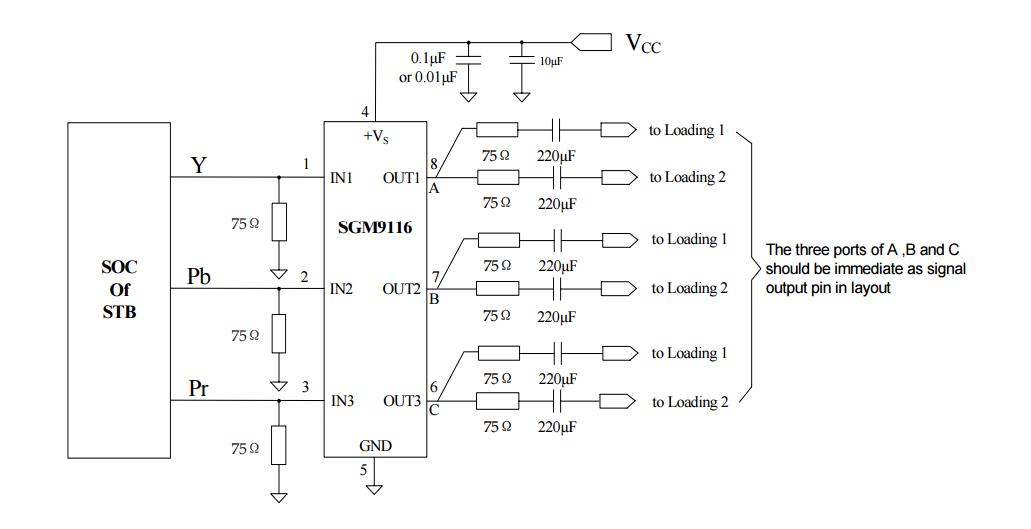

图3 推荐直流耦合电路原理图机顶盒应用

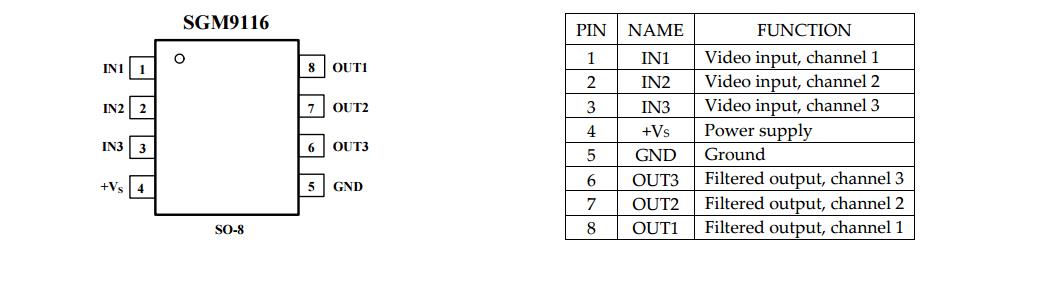

SGM9116引脚配置（俯视图） 引脚描述
