瑞芯微RK3188中选用的PMU一般是uP6636Q与ACT8846，但是由于市场变化快，经常出现缺货，涨价，很多厂家都做了两手准备，uP6636q与ACT8846 硬件上是完全pin to pin，可以直接替换。但uP6636Q 有2 个寄存器与ACT8846 有差异，软件需要注意修改驱动，否则可能出现DDR 和VCCIO 电压升高的问题。现将两个芯片寄存器区别以及软件修改做如下说明。更多信息请联系张经理QQ：2860224697 电话：18576760724

一、 ACT8846与uP6636Q寄存器区别说明

ACT8846 的DC-DC1 电压由0x10 和0x11这两个寄存器控制，只有两档0.6V/1.2V，DC-DC1 的电压主要由外部分压电阻决定。uP6636Q 的DC-DC1 由0x10寄存器控制，可以有多个步进电压设置，0x11 寄存器是保留寄存器（没有开放出来，只用于uPI 原厂测试使用）。

目前SDK 上ACT8846 的驱动文件，在开机的时候，会去写0x11 这个寄存器，而写入的值恰好会使uP6636Q 进入测试模式，可能导致部分uP6636Q 的四组DC-DC（Buck_1-Buck_4）输出电压升高。目前发现的案例是DC-DC1（即Buck_1，默认给DDR提供1.5V 电压）可能会升高到1.7V，DC-DC4（即Buck_4，默认给VCCIO提供3.0V 或3.3V 电压）可能会升高到3.7v。

二、 软件修改（兼容ACT8846和uP6636Q，需要修改两个地方）

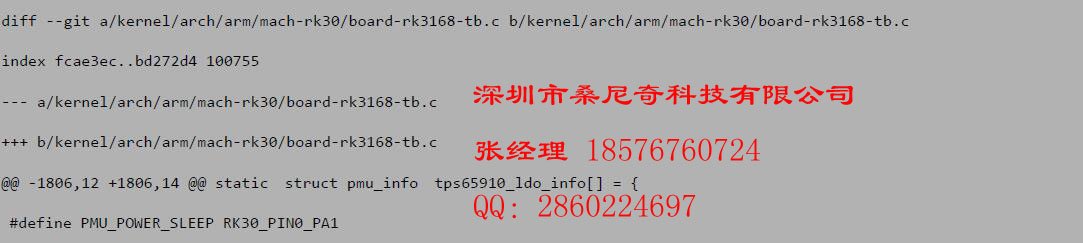

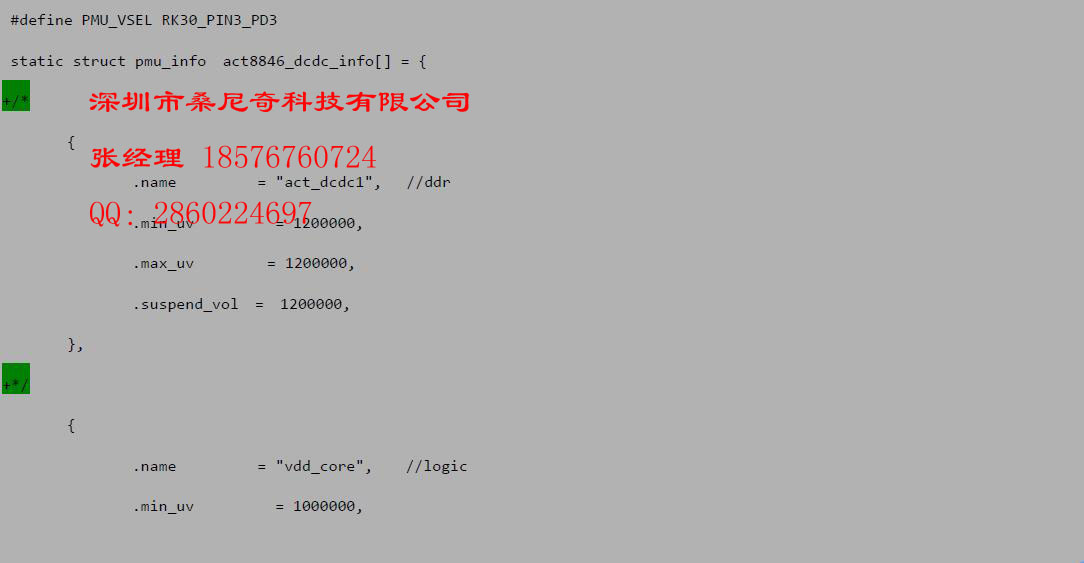

1．开机不写uP6636Q DC-DC1 的寄存器（0x10 和0x11），用uP6636Q 上电时的默认值（1.2V）。修改方法如下（注释掉board 文件中act_dcdc1 的定义，这里只以board-rk3168-tb.c 为例，请根据项目实际使用的board 文件来修改）：

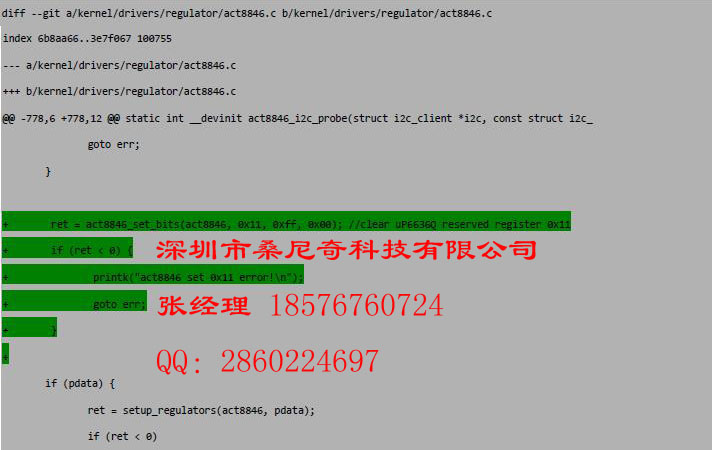

2、需要将uP6636Q的0x11 寄存器清0，修改方式如下（此修改不会对ACT8846 产生影响）：

三、 uP6636Q 实际输出电压偏离理论设定值

某些机器贴uP6636Q 发现死机，经检查发现是由于ARM 实际输出电压高于理论设定值约50mv 引起，请确认一下VDD_ARM 和AVDD_COM 间的反馈电容是否更改为0R 电阻，如果已修改，则请软件微调ARM 电压表。
