        SN75LVDS83A是德州仪器推出的一款Flatlink 10-100MHz 发送器，它几乎不需要额外的组件，在无控制或少量控制情况下能够完成数据的传输。它能够同时进行输入数据与发送器之间、发送器输出数据与用户之间的数据传输过程。主要应用于LCD显示屏驱动、UMPC和上网本以及电子相框等。

 SN75LVDS83A的采购信息如下：

SN75LVDS83A的主要功能特性包括：

1、LVDS Display Serdes Interfaces Directly to LCD Display Panels with Integrated LVDS

2、Package Options: 8.1mm x 14mm TSSOP

3、3.3V Tolerant Data Inputs

4、Transfer Rate up to 100Mpps (Mega Pixel Per Second); Pixel Clock Frequency Range 10MHz

5、Suited for Display Resolutions Ranging From HVGA up to HD With Low EMI

6、Operates From a Single 3.3V Supply and 170mW (typ.) at 75MHz

7、28 Data Channels Plus Clock In Low-Voltage TTL to 4 Data Channels Plus Clock Out Low-Voltage Differential

8、Consumes Less Than 1mW When Disabled

9、Selectable Rising or Falling Clock Edge Triggered Inputs

10、ESD: 5kV HBM

11、Support Spread Spectrum Clocking (SSC)

12、Compatible with all OMAP™2x, OMAP™3x, and DaVinci™ Application Processors to 100MHz

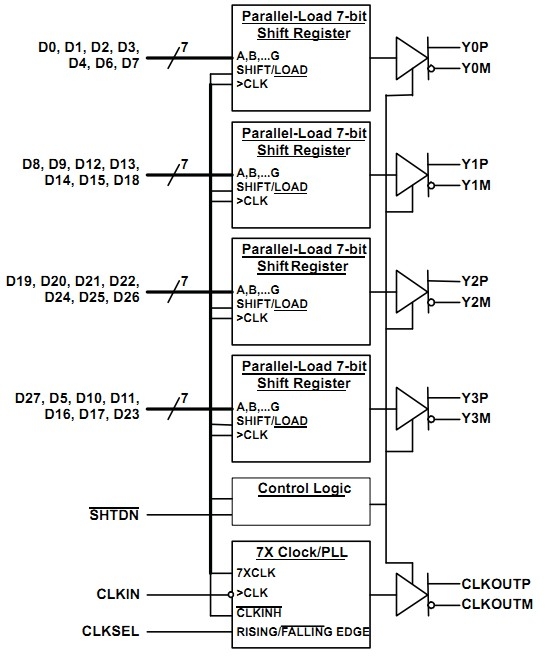

SN75LVDS83A的功能框图如下：

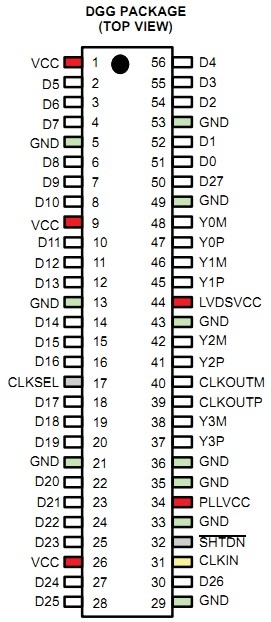

SN75LVDS83A的管脚图如下：
