2.5A, 3MHz带动态路径管理的开关型单节锂电池充电电路ETA6003Q3Q-T

ETA6003Q3Q-T是上海钰泰推出的一款带动态路径管理及输入电流限制的开关型单节锂电池充电电路。ETA6003Q3Q-T可提供2.5A的充电电流,特别适合移动电源、平板电脑等配备超大容量锂电池的设备。ETA6003Q3Q-T内部集成了大电流同步降压模块,充电控制模块,动态路径管理,输入限流自动检测,以及所有锂电池充电所需要的各种功能和各种保护电路,如涓流、恒流、恒压充电;电池过温保护;充电指示;充电电流设定无需昂贵的毫欧级电阻;充电时间过长关闭;IC短路保护和过温保护等。ETA6003Q3Q-TSYSBATT双端口反向截止功能,也防止了输入接口短路时电池的反向倒灌。ETA6003Q3Q-T允许系统在没有电池的情况下,仍然可以在适配器存在是维持系统正常工作。ETA6003Q3Q-T采用QFN3x3-16封装。QQ:2335804557  18576699326,原装现货,欢迎交流。(更多详情

ETA6003Q3Q-T的主要功能特性包括:

1、动态路径管理 + 开关型充电

2、高达95%的开关降压效率

3、高达2.5A 的充电电流

4、输入电压达6.5V

5、输入限流自动检测,维持输入电压4.5V

6、两级充电电流设定

7、电池充电截止电压4.2V

8、无需昂贵的毫欧级电阻设定充电电流

9、开关频率 3MHz

10、空载待机电流70uA

11、QFN3x3-16 封装

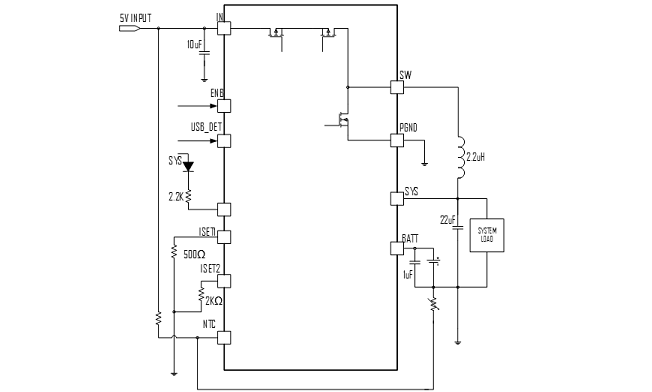

ETA6003Q3Q-T的应用电路图如下:


ETA6003Q3Q-T的应用:

1、移动电源

2、平板电脑

3、智能手机

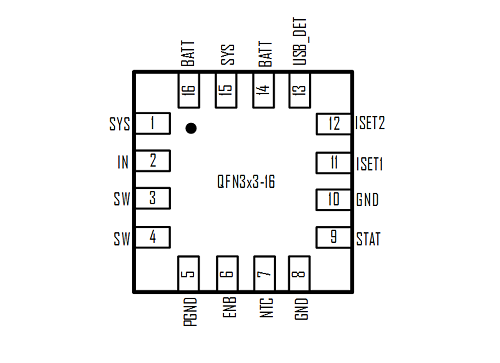

ETA6003Q3Q-T的封装:


ETA6003Q3Q-T的最小包装数量(MPQ:3000PCS/

桑尼奇科技是ETA(上海钰泰)一级授权代理商,全线代理ETA产品,涉及升降压DC/DC转换器、PMULED驱动、USB限流、LDO等芯片,如有样品需要支持或需要进行芯片选型,欢迎随时咨询,桑尼奇科技孙生,18576699326QQ2335804557

(以上信息由深圳桑尼奇科技有限公司提供)
