​HS8836A简述及性能

一.功能简介

1.符合USB2.0相关规范

可通过I/O的配置可支持4/3/2个下行端口。上行端口可提供高速(HS)和全速(FS)两种通道,下行端口提供高速(HS)、全速(FS)和低速(LS)三种通道。

2.具有片上仿真功能的8位微处理器

精简指令结构,具有优化后的SUB指令系统。

3.单任务处理(STT

单任务处理共享下行端口任务处理逻辑,这是最具成本效率的任务处理模式。多任务处理提供独占性的下行端口任务控制逻辑。这种方式应该USB2.0 HUB的一种较好的模式。

4.整合USB 2.0转换器

5.每一路下行端口提供两种颜色的状态指示,自动或手动模式符合USB2.0的要求

6.嵌入了符合USB信号的串行电阻器

7.提供包含个体和整体的电源管理模式,提供了下行端口过流保护功能

8.符合总线电源要求

9.能够在自供电模式和总线供电模式上自动切换

10.通过I/O口的配置支持多种设备(下行端口不方便更换的时候)

11.配置不可拆卸端口

12.提供5V3.3V工作电压

13.升级了驱动程序,提高了产品的EMI性能

14.内部静电检测和发现

如需了解更多信息按以下方式联系彭小姐QQ1562420379  手机:13829729796,原装现货,欢迎交流。(更多详情

HS8836A使用场合

*孤立USB HUB

*PC主板USB HUB,笔记本的扩展坞

*LCD监视HUB

*支持USB HUB功能的复合设备

二.尺寸封装

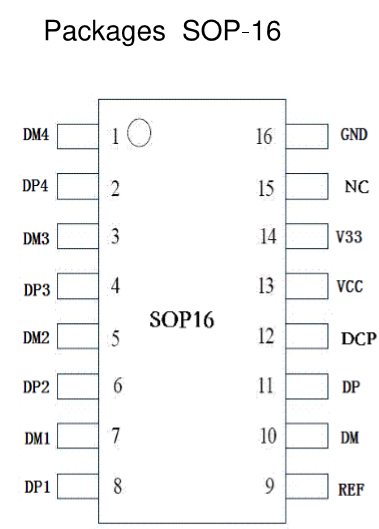

1.HS8836A封装管脚(图1



1

2.管脚列表(图2

3.线路图(图3

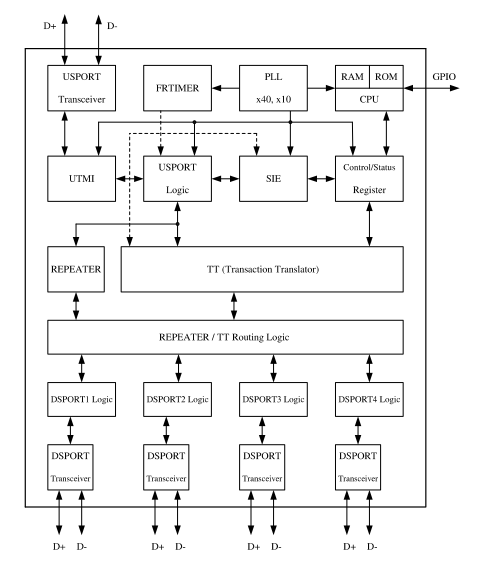

4.原理框图(图4


2


3


4

桑尼奇科技(www.sunnyqi.com)长期配套现货供应,并可提供设计参考及技术支持等服务。如需了解更多信息按以下方式联系彭小姐QQ1562420379  手机:13829729796

(以上信息由深圳市桑尼奇科技有限公司提供www.sunnyqi.com)
