1概述
GL852G是Genesys Logic公司的高级4端口集线器解决方案，完全符合通用串行总线2.0版规范。GL852G实现了多个TT（注释） (Note1)架构，为每个下游(DS)端口提供专用TT（注释），当多个FS设备执行重载操作时，保证全速(FS)数据通过带宽。该控制器继承了Genesys Logic公司在成本和功耗高效串行接口设计方面的前沿技术。在全球范围内，GL852G已经证明了其兼容性、更低的功耗和更好的成本结构优于所有USB2.0 hub解决方案。
GL852G在内部掩模ROM上实现多个集线器配置特性，传统上需要一个外部EEPROM。微处理器在初始阶段检测通用I/O (GPIO)状态，配置集线器设置，如：
(1)DSport数量，
(2)复合设备的声明，
(3)组/单个模式选择等。
如果应用程序不需要供应商指定的PID/VID或产品字符串，则可以删除外部EEPROM。

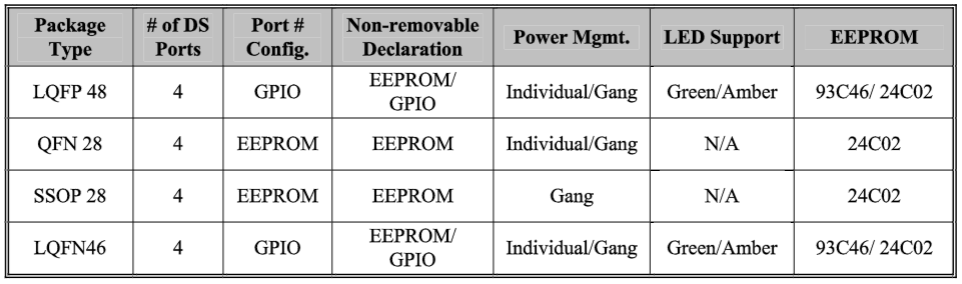

GL852G支持三种包类型，总结如下表所示。LQFP48/LQFN46包提供了完整的集线器功能，如：
(1)每个DS端口的双色(绿色/琥珀色)状态led，
(2)单独/组模式电源管理方案，显示DS端口过电流事件，
(3)由GPIO设置配置的DS端口数设置，
(4)通过GPIO设置配置的不可移动声明，
(5)支持93C46和24C02 EEPROM
(6)电源开关极性选择等。
QFN28/SSOP28包只支持部分集线器功能，但提供了更小的内存占用空间，目标是有限的PCB布局环境，如嵌入式系统或UMPC/MID应用程序。
GL852G功能概述
注释1:TT(事务转换器)是USB 2.0 hub中的主要流量控制引擎，用于处理上游端口和下游端口之间的通讯速度不平衡
2功能
2.1符合USB2.0规范
*4下游端口；
*上游端口支持高速(HS)和全速(FS)流量；
*下游端口支持 HS、FS和低速(LS)流量；
*一个控制管道(端点0,64字节数据有效负载)和一个中断管道(端点1,1字节数据有效负载)；
*向下兼容USB1.1。
2.2 On-chip8位微处理器
*精简指令架构；
*USB优化指令集；
*双循环指令执行；
*性能:6 MIPS @ 12MHz；
*具有64字节RAM和2K内部ROM；
*支持自定义PID, VID通过读取外部EEPROM；
*通过读取外部EEPROM支持下游端口配置。
2.3多任务转换器(MTT)
*MTT为每个下游端口提供各自的TT控制逻辑。
2.4每个下游端口支持两种颜色的状态指示器，自动和手动模式符合USB2.0规范。
2.5内置上游端口1.5 kΩ引体向上和下游港口15 kΩ下拉电阻。
2.6支持个体和团体模式的电源管理和下游端口的过电流检测。
2.7符合USB 2.0规范的母线电源要求。
2.8自动切换自供电和母线供电模式。
2.9集成USB 2.0收发器。
2.10嵌入式锁相环支持外部12M Hz晶体/振荡器时钟输入。
2.11可选27/48M Hz振荡器时钟输入(仅限LQFP48/ LQFN46封装)。
2.12通过I/O引脚配置支持复合设备(下游端口不可拆卸)(仅限LQFP48/ LQFN46封装)。
2.13下游端口的数量可以配置由GPIO没有外部EEPROM(仅限LQFP48 / LQFN46封装)。
2.14内置5V至3.3V调压器。
2.15改善输出驱动器与回转率控制，以减少电磁干扰。
2.16内部电源故障检测ESD恢复。
2.17可用包装类型:48引脚LQFP, 28引脚QFN, 28引脚SSOP, 46引脚LQFN。
2.18应用:
*独立USB集线器/ USB接口；
*UMPC/MID主板上的应用程序；
*消费电子内置枢纽应用；
*内置监控中心；
*嵌入式系统；
*复合设备支持USB集线器功能，如键盘集线器应用。
3.管脚图

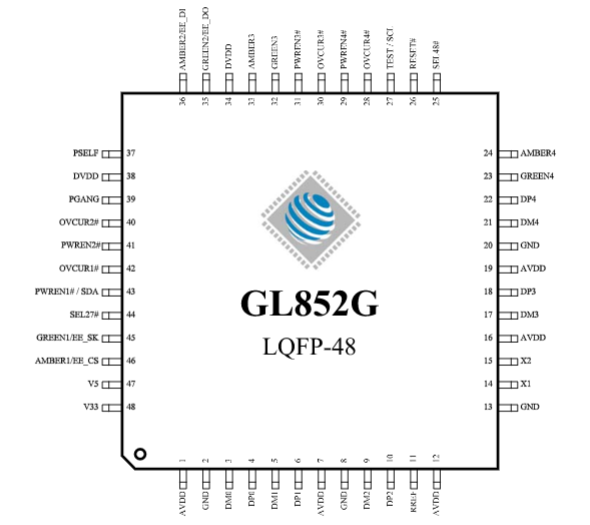

3.1 LQFP-48封装管脚图

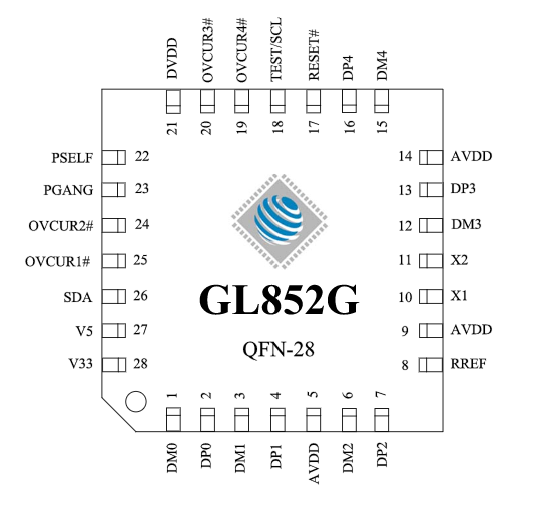

3.2QFN-28封装管脚图

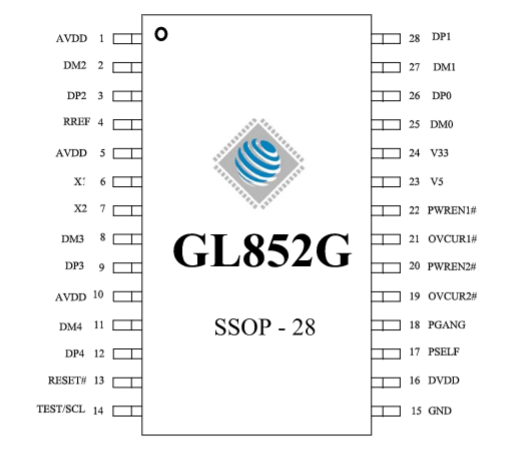

3.3SSOP-28封装管脚图

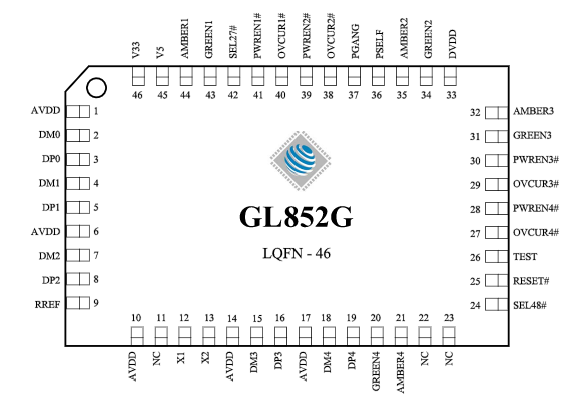

3.4LQFN-46封装管脚图
