GL823K USB 2.0 SD/MSPRO读卡器控制芯片

1概述

GL823K是一个USB 2.0单轮读卡器控制芯片,可以支持SD/MMC/MSPRO闪存卡。它支持USB 2.0高速传输,它在一个芯片上可以控制读取诸如安全数字卡(SD卡),SDHC卡,迷你SD卡,微SD卡(T-Flash,多媒体卡(MMC,RS-MMC卡,微MMC卡,移动MMC卡,记忆棒(MS,微缩记忆棒(MS Duo,高速微缩记忆棒(HS MS,增强记忆棒(MS PRO,微缩增强记忆棒(MS PRO Duo,高速微缩增强记忆棒(MS PRO-HG单片高速微记忆棒等。作为USB 2.0闪存卡读卡器的单片解决方案,GL 823K符合通用串行总线规范Rev.2.0、USB存储类规范ver.1.0和多种闪存卡接口规范。

GL823K集成了一个高速8051微处理器和一个高效率的硬件引擎,在USB和闪存卡接口之间实现了最佳的数据传输性能。其引脚分配设计适合卡片插座,以提供更容易的PCB布局。在芯片内部,它集成了5V3.3V的调节器、3.3V1.8VMOSFETs电源模块,实现了片上时钟源(OCCS)的功能,这意味着不需要外部的12 MHz晶振,从而有效地降低了BOM的总成本。

GL823K实现了USB断开连接功能,可用于移动电缆/OTG读取器/PC卡读取器。

2功能

2.1低功耗

USB规范合规范

-符合480Mbps通用串行总线规范rev. 2.0

-符合USB存储类规范rev. 1.0

-支持一个设备地址和最多四个端点:控制(0)/批量读取(1)/批量写入(2)/中断(3)

集成USB构建块

-USB2.0收发器宏(UTM),串行接口引擎(SIE),内置开机复位(POR)和低压检测器(LVD)

嵌入式8051微控制器

-运行在60MHz时钟,每个指令周期12个时钟

-嵌入式掩模ROM和内部SRAM

●安全数字(SD)和多媒体 (MMC)

-支持SD规范v1.0 / v1.1 / v2.0 / SDHC (Up to 32GB)

-与SDXC (Up to 2TB)相匹配

-支持MMC规范v3.x / v4.0 / v4.1 / v4.2

-支持1 / 4位数据总线

增强记忆棒(MS PRO/微缩增强记忆棒(MS PRO Duo/高速微缩增强记忆棒(MS PRO-HG/ 微记忆棒(M2)

-具有记忆棒系列规范的遵从性:MS PRO v1.05, MS PRO HG-duo v1.03, MS Micro (M2) v1.06

-支持4位数据总线

●支持SD3.0的boost模式,以达到更好的性能。

●支持非SD卡检测引脚MS插拔引脚设计,节省BOM成本

●支持非SD写保护针设计,节省BOM成本

●支持LED功能,指示电源和接入状态

●具有片上时钟源,不需要12MHz的晶体时钟输入

●片上5V至3.3V和3.3V至1.8V稳压器

●片上电源MOSFET,用于提供flash媒体卡电源

支持USB断开记忆卡或手动开关移动电缆/ OTG阅读器/ PC读卡器应用

●具有SSOP16封装(150 mil)

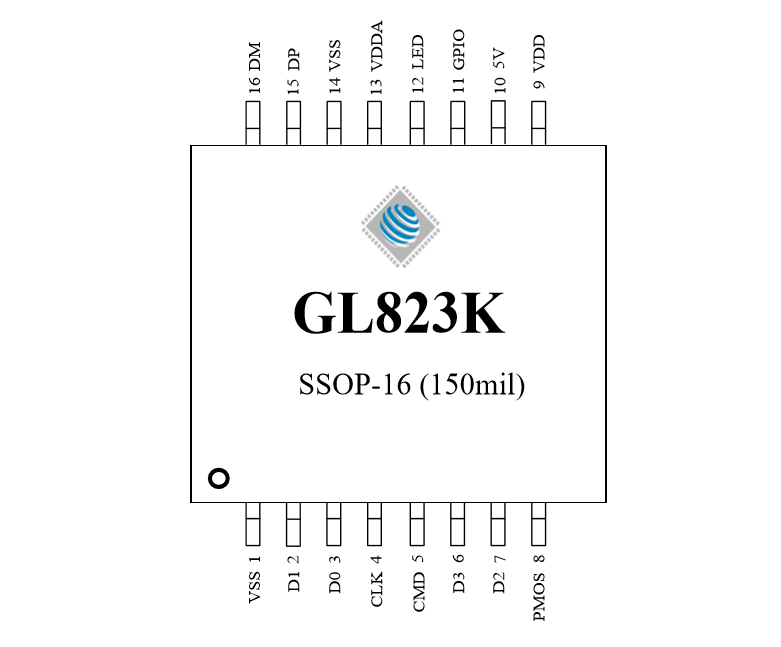

3.外观
