用于超高速接口的单/4 /6通道静电放电保护器件TPD4E05U06

TPDxE05U06是基于单向瞬态电压抑制器(TVS)的静电 (ESD)保护二极管产品系列,具有超低电容。每个器件的ESD冲击消散值高于IEC 61000-4-2国际标准规定的最高水平。TPDxE05U06 的超低负载电容使得它非常适用于保护任何高速信号引脚。

TPDxE05U06特性:

• IEC 61000-4-2 4 级静电放电(ESD) 保护

– ±12kV 接触放电

– ±15kV 气隙放电

• IEC 61000-4-4 瞬态放电 (EFT) 保护

– 80A (5/50ns)

• IEC 61000-4-5 浪涌保护

– 2.5A (8/20μs)

• IO 电容0.42pF 0.5pF(典型值)

直流击穿电压6.5V(最小值)

超低泄漏电流10nA(最大值)

ESD钳位电压

工业温度范围:-40°C125°C

简易直通路由封装

TPDxE05U06应用:

• HDMI1.4

• HDMI2.0 (TPD1E05U06)

• USB 3.0

• MHL

低压差分信令(LVDS) 接口

• DisplayPort

• PCI Express 接口

• eSata 接口

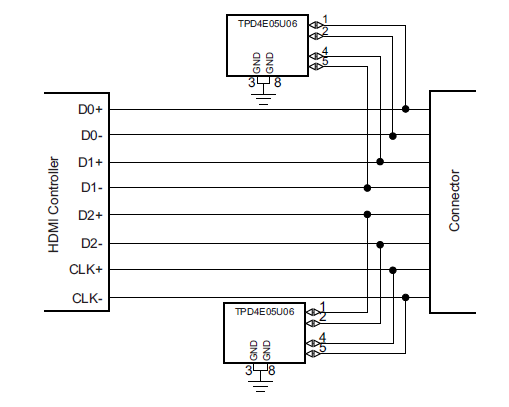

TPD4E05U06简化电路原理图:


TPD4E05U06目前在RK3399/RK3399PRO/三星等方案中普遍采用,桑尼奇长期配套安卓硬件周边套料,如需了解更多信息按以下方式联系肖生QQ1735477079  手机:18576774167,原装现货,欢迎交流。(更多详情

(以上信息由深圳市桑尼奇科技有限公司提供www.sunnyqi.com)
