1介绍

FE8.1是一个非常紧凑的高速4端口USB集线器控制器。它符合USB-IF“通用串行总线规范修订版2.0”(USB2.0)规范的各个方面，但 one-FE8.1通常将自己作为一个自供电的集线器，而不考虑实际的系统实现。为了实现绝对最小的引脚计数，没有输入信号引脚留下来监视本地电源状态。

FE8.1是一个高度集成、高质量、高性能的USB 2.0 4端口集线器解决方案。它占用空间小，功耗极低，是嵌入式应用和独立集线器的最佳选择。

FE8.1的高质量是通过全面的扫描链和内置自检模式的设计测试来保证的，这些模式可以在封装和测试阶段测试所有高、全、低速模拟前端(AFE)组件。

2 特征

•USB 2.0 完全 兼容 AFE 收发器:

---上游端口支持高速速度(480MHz)和全速(12MHz)模式;

---4个下游端口支持高速、全速和低速(1.5MHz)模式;

•集成了上游1.5 KΩ上拉电阻，下游15 KΩ下拉电阻，以及串联电阻器;

•集成5V 至3.3V及1.8V稳压器;

•集成电源复位与电源故障检测电路;

•集成12MHz 振荡器与反馈电阻和晶体负载电容器;

•12MHz 到480MHz 的集成锁相环路(PLL);

•单事务转换程序(单一TT)

   ---一个TT代表所有下游端口;

---可以处理64个周期性的初级 / 分体事务，32个周期性的完整 / 复杂事务，以及6个非周期性事务。

3.封装

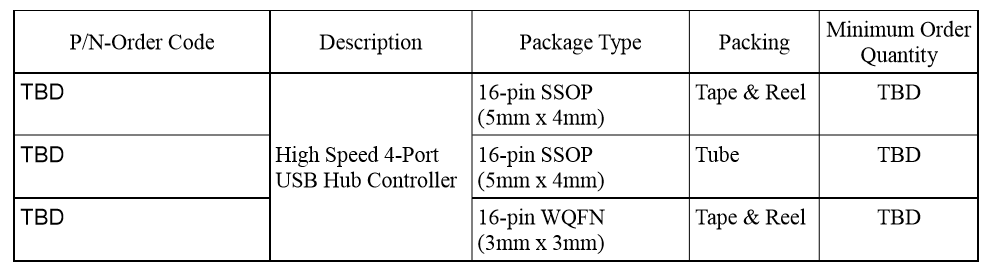

3.1封装种类

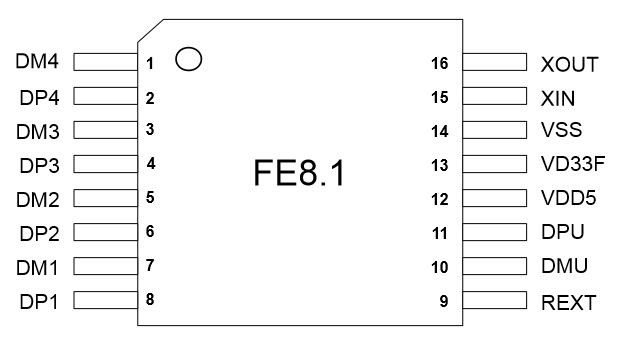

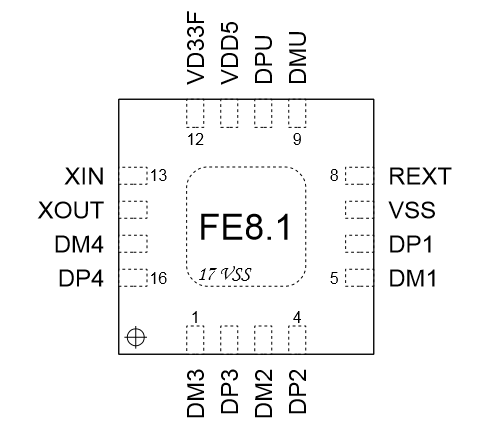

3.2封装图示
