1介绍

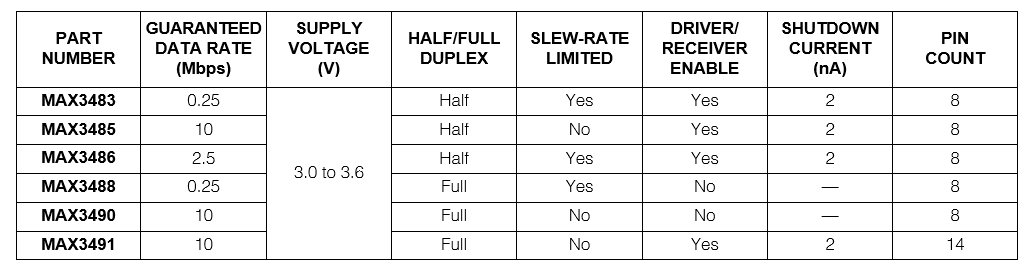

MAX3483、MAX3485、MAX3486、MAX3488、MAX3490和MAX3491是用于RS-485和RS-422通信的3.3V低功耗收发器。每个部分包含一个驱动器和一个接收器。MAX3483和MAX3488的特点是转换率有限的驱动器，它可以将EMI降至最低，并减少因电缆端接不当而引起的反射，允许在高达250kbps的数据速率下进行无错误的数据传输。部分转换速率限制的MAX3486传输速率高达2.5Mbps。MAX3485、MAX3490和MAX3491以高达10Mbps的速率传输。
驱动器受到短路电流限制，并通过将驱动器输出置于高阻抗状态的热关机电路防止过度功耗。接收器输入具有故障保护功能，确保在两个输入均断路时逻辑高输出。
MAX3488、MAX3490和MAX3491采用全双工通信，而MAX3483、MAX3485和MAX3486则采用半双工通信。
2 特性
*由一个3.3V电源操作-无充电泵
*8ns最大偏差（MAX3485/MAX3490/MAX3491）
*无错误数据传输的转换速率限制（MAX3483/MAX3488）
*2nA低电流关机模式（MAX3483/MAX3485/MAX3486/MAX3491）
*7V至+12V共模输入电压范围
*允许总线上最多32个收发器
*全双工和半双工版本提供
*行业标准75176引脚（MAX3483/MAX3485/MAX3486）
*用于驱动器过载保护的限流和热关机
3.系统应用
*通信设备
*EMI敏感应用的收发器
*工业控制局域网

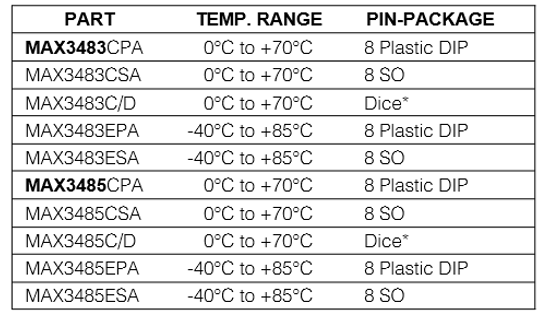

4. 订购信息
