1.特性

•使用人体模型（HBM），RS232总线终端ESD保护超过±15千伏；

•满足或超过TIA/EIA232-F和ITU V.28标准的要求；

•使用3V至5.5V VCC电源运行；

•运行速度高达250k bit/s；

•两个驱动器和两个接收器；

•低供电电流：典型300μA；

•外部电容器：4×0.1μF；

•接受带3.3伏电源的5伏逻辑输入；

•可选高速终端兼容设备（1 Mbit/s）–SN65C3232（–40°C至85°C）–SN75C3232（0°C至70°C）。

2.系统应用

•电池供电系统；

•PDA；

•笔记本电脑；

•掌上电脑；

•手持设备。

3.说明

MAX3232装置由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，双电荷泵电路具有±15kV的ESD保护端子（串行端口连接端子，包括接地）。该装置满足TIA/EIA-232-F的要求，并提供异步通信控制器和串行端口连接器之间的电气接口。电荷泵和四个小的外部电容器允许从一个3V到5.5V的电源运行。这些设备以高达250k bit/s的数据信号速率和最高30V/μs的驱动器输出转换速率运行。

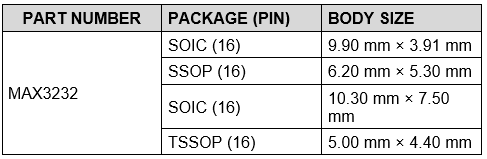

4.封装信息

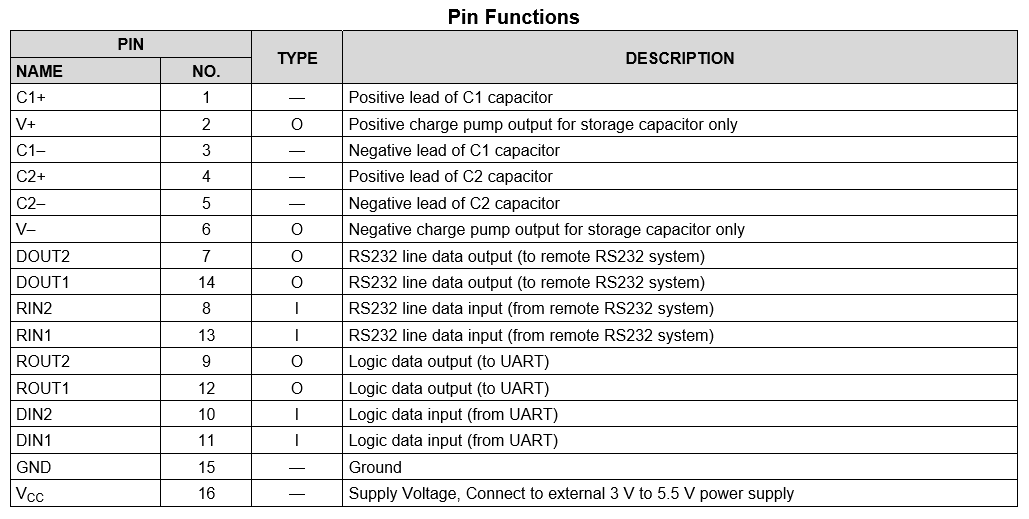

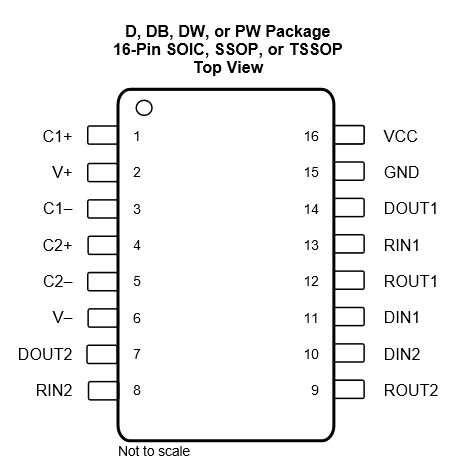

5.管脚图
