ULN2003是高耐压、大电流达林顿陈列，由七个硅组成。 ULN2003的每一对达林顿都串联一个2.7K的基极电阻NPN达林顿管，在5V的工作电压下它能与TTL和CMOS电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。ULN2003工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V的电压，输出还可以在高负载电流并行运行。经常在以下电路中使用，显示驱动，继电器驱动，照明灯驱动，电磁阀驱动，伺服电机，步动电机驱动等电路中使用。如有需要技术支持和索样，请按以下方式联系桑尼奇戴女士QQ：2290359330 手机：13418831645，原装现货，欢迎交流。（更多详情）
ULN2003的基本参数：
模块配置:7 NPN
电压, Vceo:50V
集电极直流电流:500mA
直流电流增益hFE:1000
工作温度范围:-20°C to +85°C
封装类型:PDIP
引脚数:16
封装类型:DIP
晶体管数:7
表面安装器件:通孔安装器件标号:2003
最大连续电流, Ic:500mA
芯片标号:2003
输入电压最大:30V
输入类型:5V TTL CMOS
输出电压最大:50V
输出电流最大:0.6A
通道数:7
逻辑功能号:2003

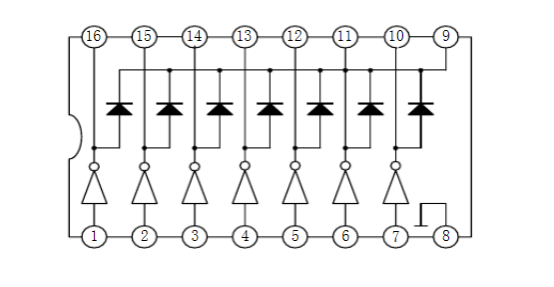

ULN2003的方框图如下：

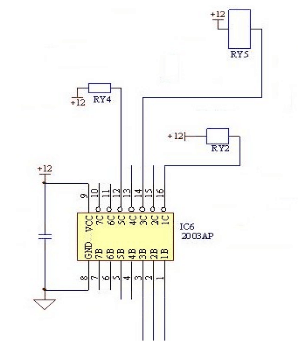

ULN2003的电路图如下：

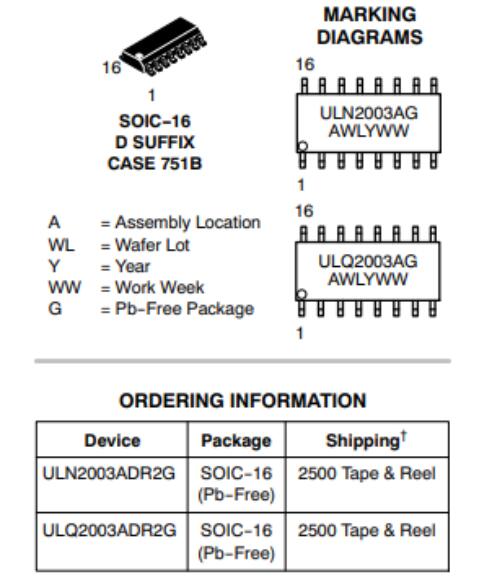

ＵＬＮ2003的封装图如下：
如有对此感兴趣的客户可联系桑尼奇科技索取资料并试样，桑尼奇科技长期配套现货供应，并可提供设计参考及技术支持等服务。如需了解更多信息按以下方式联系戴女士QQ：2290359330 手机：13418831645。
