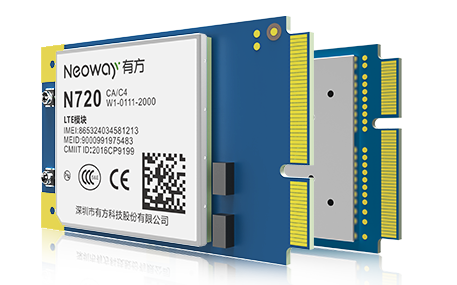

有方科技N720 Mini PCIe模块是一款基于高通平台的4G全网通工业级模块，可支持GSM、CDMA、WCDMA、TD-SCDMA、FDD-LTE、TDD-LTE等2G/3G/4G网络制式，其接口符合PCI Express Mini Card 1.2标准。模块不仅支持标准功能接口，还提供了多种扩展功能接口供客户使用。适合用于视频监控、笔记本、车载设备、无线路由等物联网通讯设备。
N720 Mini PCIe 主要包含功能单元：N720 模块、LDO 、ESIM（可选）、射频部分、数字接口（USIM、PCM、UART、USB）、其它控制接口等。注意：USIM接口和ESIM功能不能同时支持；LDO为外部GNSS有源天线提供电源，电源电压为3.3V。

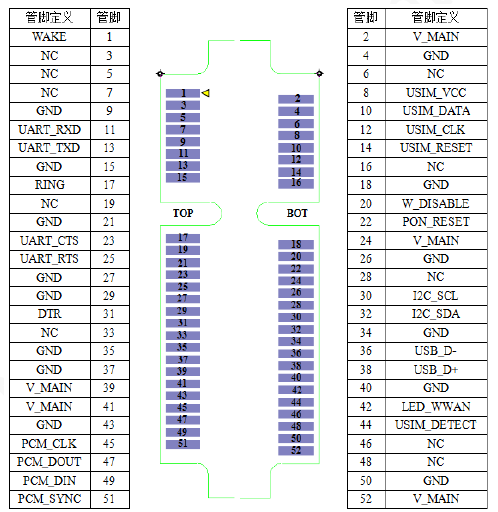

N720 Mini PCIe管脚定义符合Mini PCI Express管脚定义标准，除通用功能接口外还提供了其他功能定义，共52pin脚，如下图所示，其中标识TOP为贴N720模块的一面。

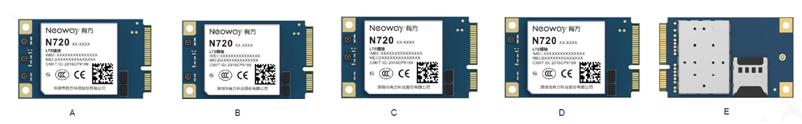

N720 Mine PCIe模块主要有以下A、B、C、D四种规格，分别代表如下：
A：支持分集接收和GNSS功能
B：支持分集接收，不支持GNSS功能
C：支持GNSS，不支持分集接收功能
D：不支持分集接收，不支持GNSS功能
E：模块背面效果图
N720 Mini PCIe支持国内移动/联通/电信三大运营商的2G/3G/4G网络制式，具有丰富的硬件接口，客户易于开发。宽电压设计（3.3-3.6V)，性能更加稳定可靠。支持全球各区域网络，助力客户实现全球性业务拓展。支持语音功能，同时支持GPS，BDS，GLONASS 多种定位方式，助力客户实现基于位置的设备管理。加上标准化PCIe接口，即插即用，提升运维效率。
有方科技4G功能模块N720 Mini PCIe非常适合开发无线抄表终端、车载、手持POS、工业路由器等物联网通讯设备等，如有需要欢迎联系：肖生QQ：1735477079 手机：18576774167（微信同号）。
