      DTC34LM85AL是DOESTEK公司推出的一款85MHz的LVDS平板显示器数据发送器。宽带高速的接口使得该芯片成为解决EMI和电缆大小问题的最佳方案。主要应用于平板显示器、LCD中。

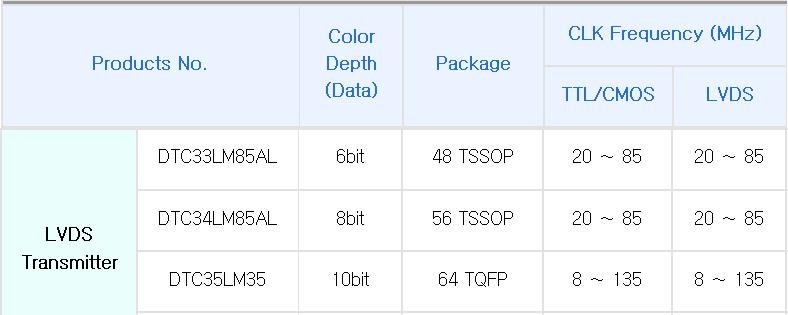

DTC34LM85AL的采购信息如下：

DTC34LM85AL的主要功能特性包括：

1、Wide frequency range : 20 to 85 MHz shift clock support

2、Narrow bus (10 lines) reduces cable size and cost

3、 Single 3.3V supply

4、 Power-Down Mode

5、Supports VGA, SVGA, XGA and SXGA

6、 Supports Spread Spectrum Clock Generator

7、 On Chip Input Jitter Filtering

8、 Up to 297.5 Megabytes/sec bandwidth

9、 Reduced Swing LVDS Support for low EMI ( 200mV or 350mV Swing LVDS Selectable)

10、PLL requires no external components

11、Low profile 56 lead TSSOP package (PB Free)

12、Compatible with TIA/EIA-644 LVDS standard

13、Compatible with  National DS90C385 、Thine THC63LVDM83R

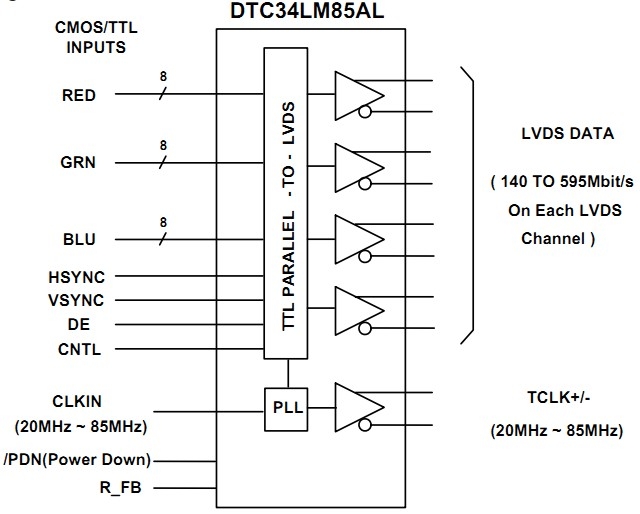

DTC34LM85AL的功能框图如下：

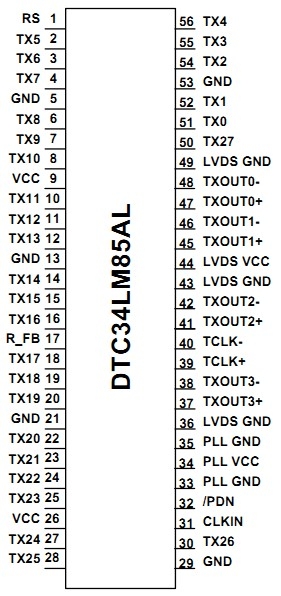

DTC34LM85AL的管脚图如下：
