Cat.1模块N58与Cat.4模块N720兼容设计指南


1、模块基本信息

N720 是一款基于高通平台的4G 全网通工业级模块（N720V5是翱捷平台），工业级高性能。作为同行业体积最小的模块，尺寸仅30*28*2.8mm。

N58是一款基于展锐平台的4G CAT.1 工业级高性能通信数传模组。N58采用3GPP Rel.13 LTE技术，提供10Mbps下行和5Mbps上行数据速率，尺寸为30*28*2.6mm。

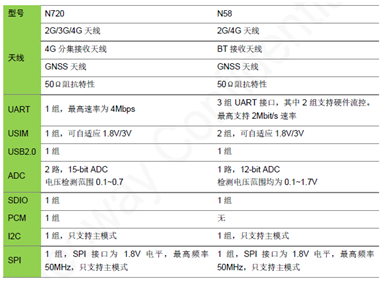

N58 和N720 应用接口对比如下：








2、外形封装差异

N58焊盘采用LGA+LCC封装，N720/N720V5 采用LGA封装。N58外圈前100个引脚与N720/N720V5完全pin to pin兼容，底部的101-192是比N720/N720V5多的引脚，不兼容。N720底部有JTAG引脚，如果样机使用和保留这些引脚测试点，会和N58底部引脚相冲突。

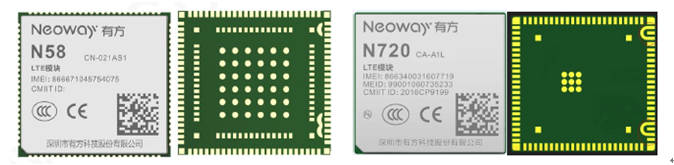

2.1模块外观


2.2管脚布局

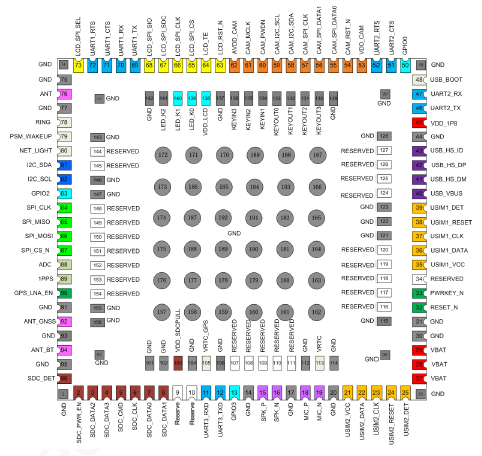

N58管脚定义

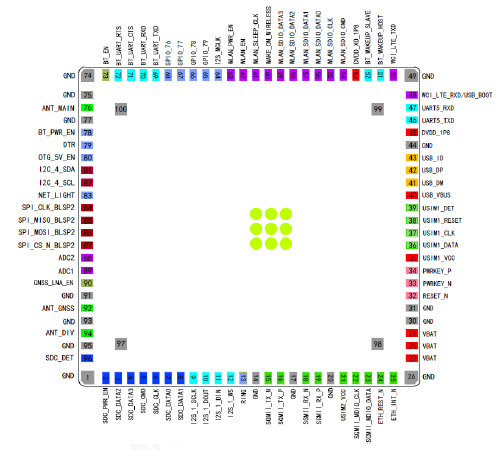

N720管脚定义

3、兼容设计要点

因N58 与N720有管脚功能差异，在设计N720 或者N58 封装时候，注意保留keep out区域，预防短路。

PIN69、PIN70 DEBUG串口需要预留1.8V~3.3V 电平转换电路。

PIN48 USB_BOOT 强制下载引脚测试点旁边，需要同时预留GND和PIN45（VDDIO_1.8）测试点。

N58 上电开机后，需要提供PWRKEY_N管脚500ms的低脉冲，串口才能正常通AT指令。
