N58 EVB主要用于客户软硬件调试，提供了丰富的外围接口，主要包括电源接口、UART接口、SIM卡、天线等。客户只需要连接电源及UART接口，即可进行相关调试。
N58 EVB可提供的配件清单：
⚫ N58_Mini_ EVB_V1.0（含模块）
⚫ M5X0-PWR电源串口板
⚫ 其它（5V/2A电源、BT天线、GPS天线等）

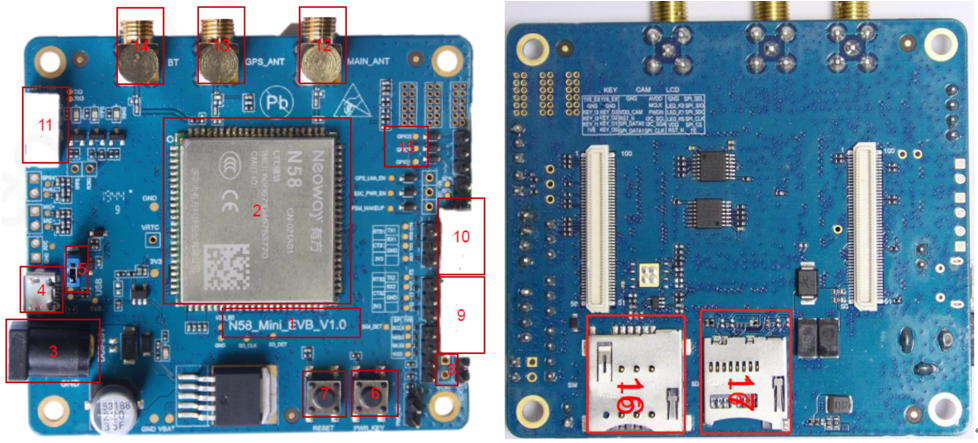

N58 EVB实物图片：

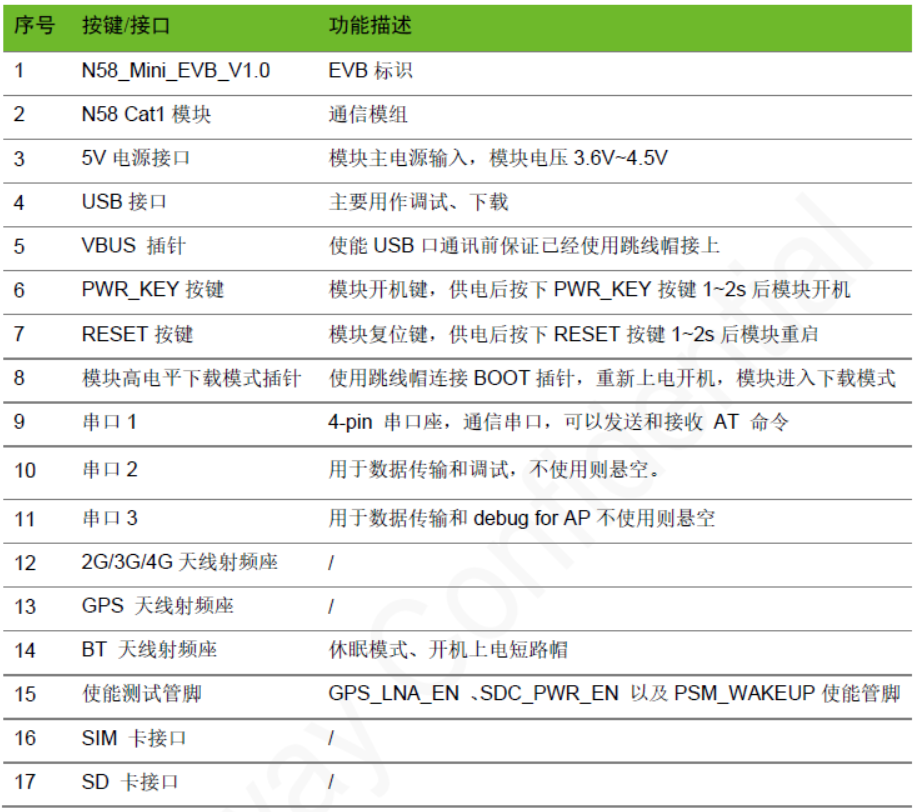

N58 EVB的接口说明及功能描述如下表所示：
N58 EVB只能通过5V DC电源适配器或外接电源的方式供电。可使用M5X0-PWR电源串口板或Micro-USB线进行数据通信。下面对EVB的供电方式和通讯方法别进行介绍。
N58 EVB供电方式：
1、5V/2A DC电源适配器，将DC输出直接插到EVB的DC插孔，长按PWR_KEY，即可给模块正常供电。。

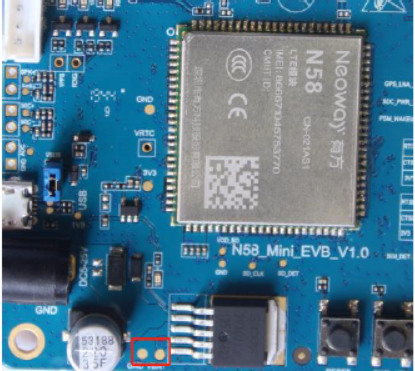

2、焊接外置电源线，N58 EVB提供外接焊线接点，具体位置如下图所示, 该方式供电电压范围为3.4-4.2V，推荐使用3.8V稳压电源供电。特别注意: 由于此电源线直接给模块供电，所以使用需要特别小心外接电压，一旦出现接错的情况，将会直接烧坏模块，难以修复。
N58 EVB通讯连接：

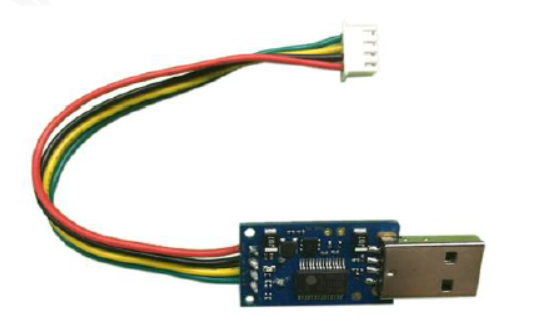

1、下图为M5X0-PWR 电源串口板，通过USB 转串口芯片输出3.3V COMS 电平，TXD/RXD 实现电脑与模块的通讯。按正确方向插到EVB 插座上即可。
M5X0-PWR 电源板和EVB串口相连接的4pin 插座接线分别为：
⚫ 绿色：模块发送数据（TXD），输出，2.85V CMOS 电平；
⚫ 黄色：模块接收数据（RXD），输入，CMOS 电平，最大能承受3.3V 电压；
⚫ 黑色：主地；
⚫ 红色：VBATT，主电源输入，3.6~4.5V，推荐3.8V。

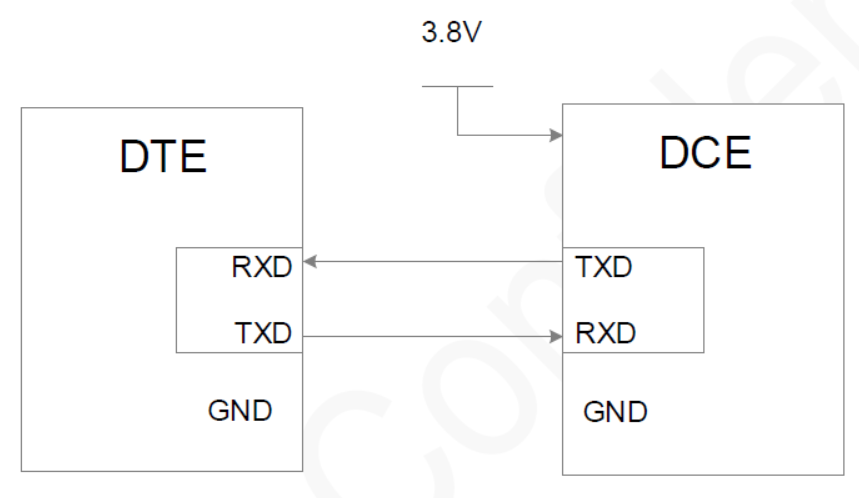

如果使用串口功能，则需要先安装USB 转串口驱动（PL2303）。当使用MCU 控制此开发模块，需要连接如上4 线，连接方式如下图：
2、使用micro-USB 线，用于USB 通讯以及串口通讯，将USB 线插在开发板上的USB 插孔，另一端USB口连接电脑即可。
产品调试：产品调试可通过串口或者USB口进行。
桑尼奇代理有方科技LET Cat.1模组N58，可提供N58 EVB开发套件进行支持，如有需要欢迎联系：肖生QQ：1735477079 手机：18576774167（微信同号）。
