有方科技5G模块N510M EVB使用说明

N510M EVB主要用于客户软硬件调试，提供了丰富的外围接口，主要包括电源接口、UART接口、SIM卡卡槽、天线接口、USB2.0和USB3.0接口等；客户只需要连接电源及USB接口，即可进行相关调试。

N510M EVB可提供的配件清单：

⚫ N510M_ EVB_V1.0（带N510M模块）

⚫ 天线

⚫ USB线

⚫ 其它（电源适配器、天线连接线等）

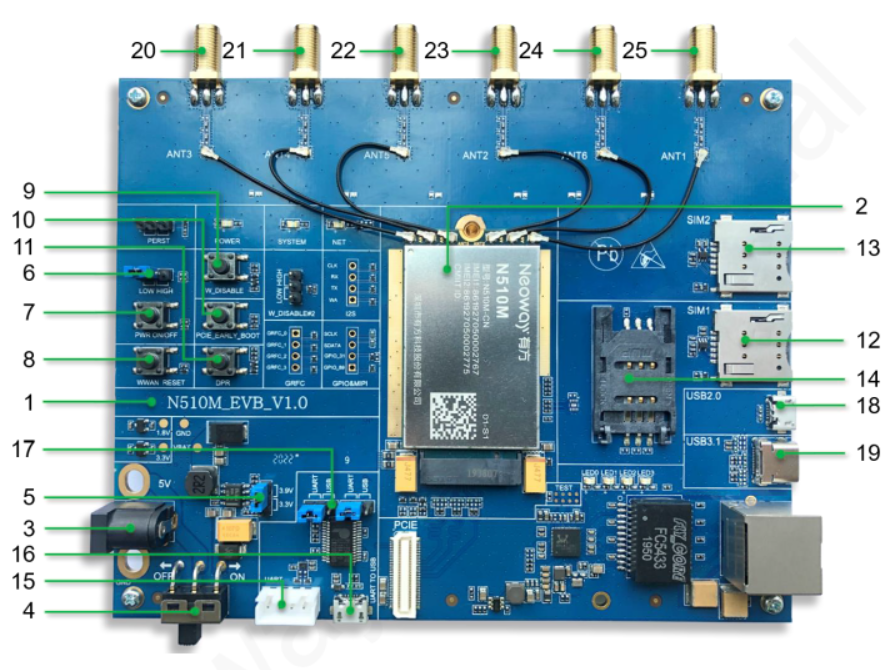

N510M EVB实物图片：

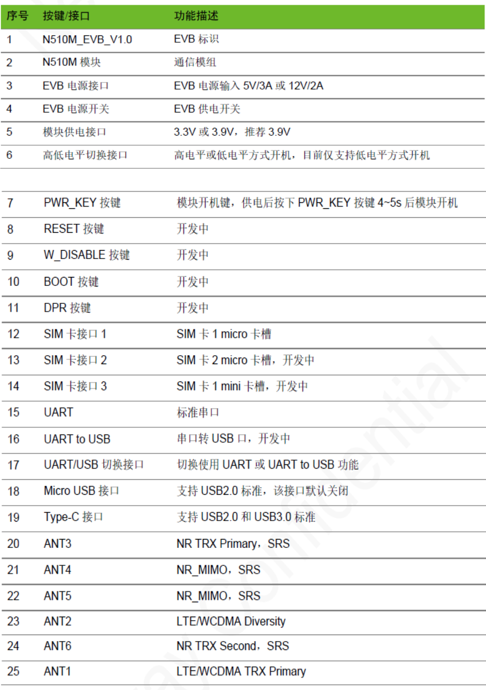

N510M EVB的接口说明及功能描述如下表所示：


N510M EVB可以通过5V/3A或者12V/2A的DC电源适配器或外接电源的方式供电。可使用Type-C线进行数据通信。下面对EVB的供电方式和通讯方法别进行介绍。

N510M EVB供电方式：

1、5V/3A或12V/2A DC电源适配器，将DC输出直接插到EVB的DC插孔即可。使用电源适配器供电时，适配器输出插到EVB DC插孔中，长按PWR_KEY，即可给模块正常供电。

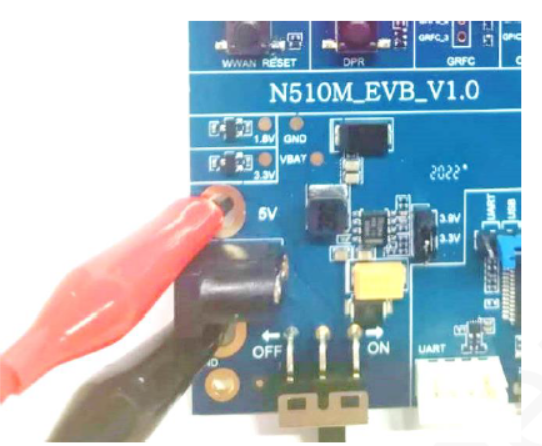

2、鳄鱼夹连接外置电源。如果测试时使用的是直流电源，可以按照下图所示方式，使用鳄鱼夹连接模块为EVB供电，供电电流和电压按照电源适配器的典型值即可。

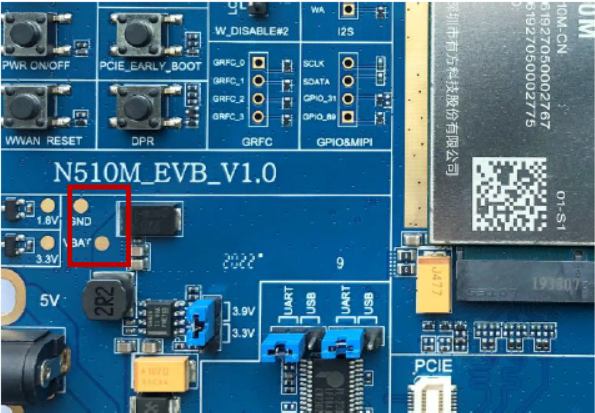

3、焊接外置电源线。N510M EVB提供外接焊线接点，直接为模块供电，具体位置如下图所示, 该方式供电电压范围为3.4-4.3V，推荐使用3.9V稳压电源供电。


N510M EVB通讯连接：将Type-C线插在开发板上的Type-C接口，用于USB通讯，支持USB2.0或USB3.0标准。如果想使用Micro USB接口，需要对开发板进行改造。

N510M EVB调试：可通过串口工具或者USB口进行调试。

桑尼奇代理有方科技5G全网通模组N510M，可提供N510M EVB开发套件进行支持，如有需要欢迎联系：肖生QQ：1735477079 手机：18576774167（微信同号）。


Tags: 有方模组  5G全网通  N510M EVB
