有方4G模块N720与N720V5兼容设计指南

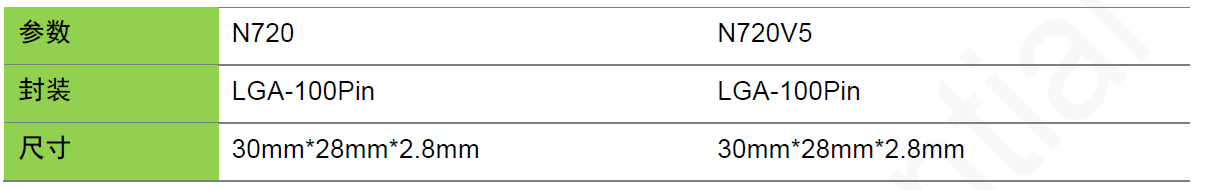

1、模块基本信息

N720是一款基于高通平台的4G全网通工业级模块，N720V5是基于ASR平台的4G高性能工业级通信模块。两个模块使用相同的封装尺寸，通用管脚Pin To Pin。

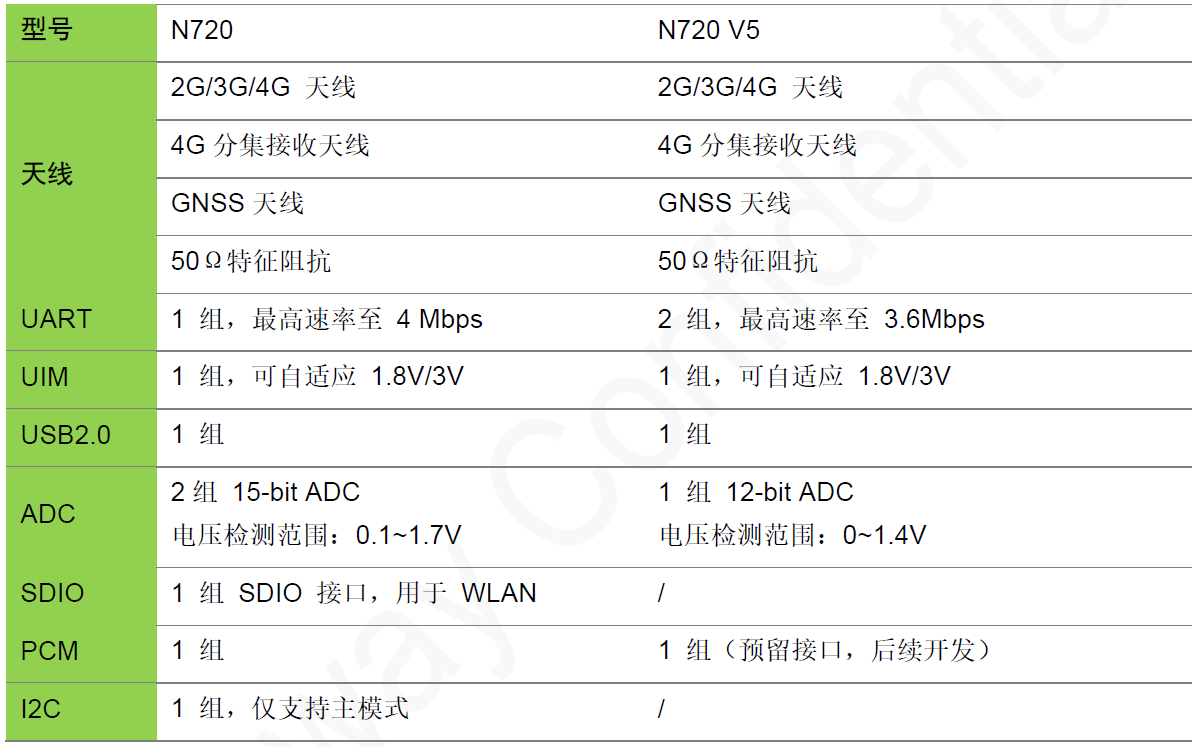

N720和N720V5应用接口对比如下：






2、管脚定义

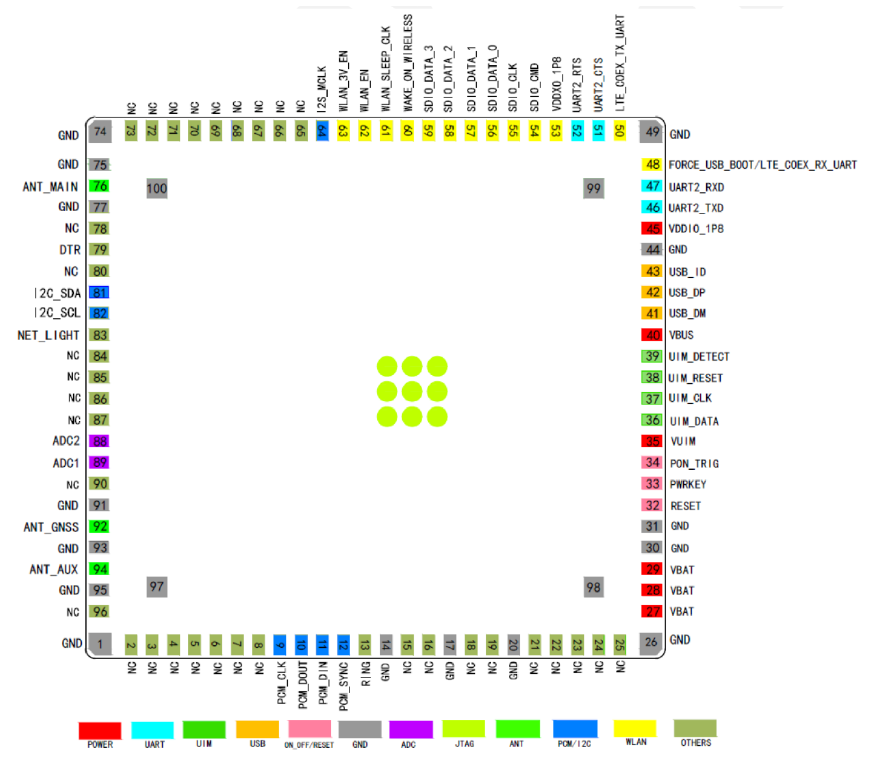

N720管脚定义

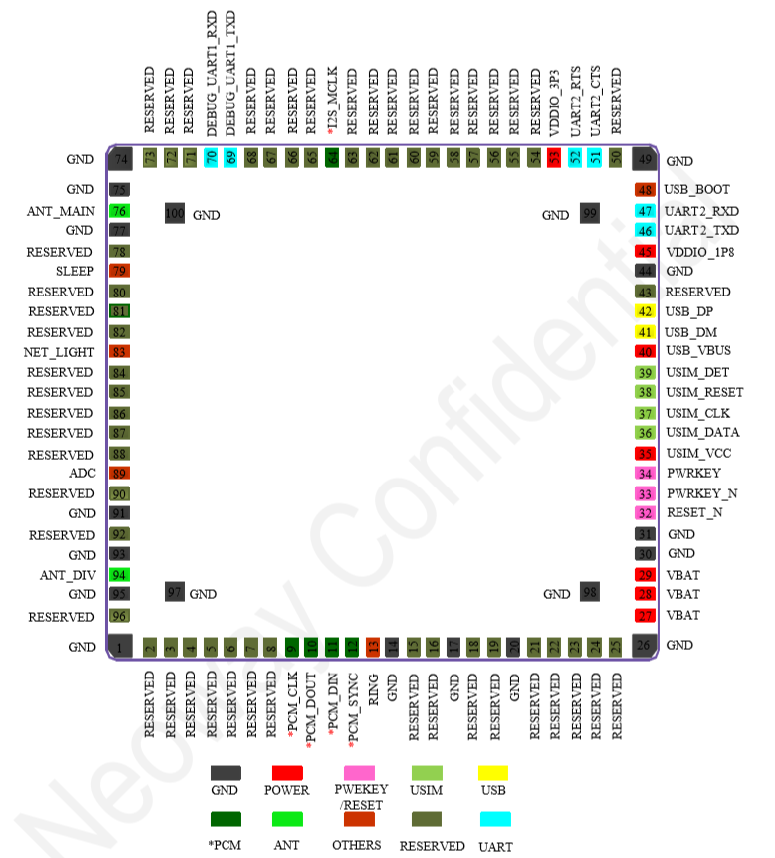

N720V5管脚定义

3、兼容设计要点

在设计N720 或者N720V5 封装时建议都采用N720的LGA-100Pin 封装，保留Keep out区域，预防短路。

注意PIN53 VDDIO引脚两个模块输出电压不同，N720输出1.8V（Imax=20mA），N720 V5输出3.3V（Imax=100mA），需合理设计电平转换电路。

PIN69、PIN70 DEBUG串口需预留1.8V~3.3V电平转换电路。

PIN48 USB_BOOT强制下载引脚测试点旁边，需同时预留GND和PIN45（VDDIO_1.8）测试点。

桑尼奇代理有方科技LET Cat.4模组N720和N720V5，如有需要欢迎联系：肖生QQ：1735477079 手机：18576774167（微信同号）。
